CarPc Project, Peugeot 206 -- Part 1 Εισαγωγή

Έχοντας πολύ καιρό να γράψω κάτι... ήρθε πλέον η ώρα να γράψω 2 'λογάκια' για το carputer project με το οποίο ασχολούμαι τους τελευταίους μήνες. Όλη η δουλειά έγινε από την αφεντομουτσουνάρα μου με μηδενική προηγούμενη εμπειρία και μαζεύοντας πληροφορίες από τα διάφορα fora σχετικά με το χώρο του carputer. Θα προσπαθήσω να είμαι όσο πιο περιγραφικός γίνεται με όσο πιο πολύ φωτογραφικό υλικό γίνεται :)

Στόχος
Ένας λειτουργικός υπολογιστής αυτοκινήτου με τις βασικές λειτουργίες που μπορεί ποτέ να χρειαστείς στο αυτοκίνητο: mp3, πλοήγηση, videos, bluetooth phone, κάμερα οπισθοπορείας.
--> Και το βασικότερο: περιορίζοντας το κόστος

Εξοπλισμός
Συνοπτικά για όσα θα ακολουθήσουν χρειάστηκαν τα εξής:
- 1 αυτοκίνητο (κατά προτίμηση Peugeot 206)
- Μητρική/Επεξεργαστής P3 στα 900Mhz (είπαμε περιορίζουμε το κόστος, άρα αξιοποιούμε τη σαβούρα που βρίσκεται στο σπίτι)
- 1,3 Gb RAM
- Κουτί υπολογιστή
- Οθόνη αφής Lilliput 7" EBY701-NP/C/T VGA Touch screen
- Πλαίσιο ταμπλό για peugeot 206
- Τροφοδοτικό M2-ATX
- Αδιάβροχη κάμερα 2.8mm
- Connects2 AUX IN adapter για Peugeot 206
- Gps receiver
- Καλωδιώσεις - ασφάλειες και όλα τα σχετικά
Αναλυτικά
Peugeot 206:




Βουμ βουμ... (ποπο τι ωραίο είναι πλυμένο :P)







Mobo / CPU / Hard Disk:

Crappy stuff...
Mobo: P3, Integrated audio
CPU: PIII 800 MHz o/c to 900
HD: WD 80GB
Graphics: nVidia GForce Mx 440

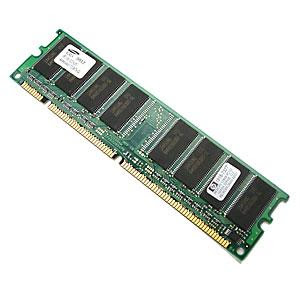

RAM:

2*512 @ 133MHz + 1*128 @ 100MHz. Τα 128 ήταν ήδη διαθέσιμα, τα 2*512 στοίχισαν 20 ευρώ.





Κουτί:
Ξύλινη κατασκευή στο μέγεθος για να χωρέσει μητρική + τροφοδοτικό + σκληρός, κόστος: 20 ευρώ.

Οθόνη αφής:
Lilliput 7" EBY701-NP/C/T VGA Touch screen αγορασμένη από ebay για 170 ευρώ, και έκανε μόλις μία βδομάδα να φτάσει από την άλλη μεριά του Ατλαντικού. Η συγκεκριμένη οθόνη είναι αρκετά καλή (2009 μοντέλο) για carpc με μέτρια φωτεινότητα κατά τη διάρκεια της ημέρας και χαμηλή κατανάλωση. Δεν είναι ανακλαστική όμως ώστε να μπορείς να βλέπεις και μέρα-μεσημέρι αλλά τι να κάνεις... Επίσης έχει καλωδιάκι για signal in για camera ώστε να αλλάζει αυτόματα το input. Αρκετά χρήσιμο...

Πλαίσιο ταμπλό για Peugeot 206:
Προκειμένου να μην διαλύσουμε το μαμά-ταμπλό αν κάτι πάει στραβά, και επίσης για να υπάρχει η δυνατότητα να τα αφαιρέσουμε όλα επιστρέφοντας σε μαμα-κατάσταση, βρίσκουμε ένα ταμπλό στα ανταλλακτικά σαν αυτό. Τιμή: 40 ευρώ (τσιμπημένο αλλά το peugeot-ταμπλό έχει πολύ πιο πάνω)








Τροφοδοτικό M2-ATX:
160 Watt ισχύς είναι αρκετά για το συστηματάκι που θα μπει. Επίσης, οι αυτοματισμοί που παρέχει είναι απαραίτητοι για λειτουργία σε αυτοκίνητο. Π.χ. ελεγχόμενος τερματισμός, προστασία από στιγμιαία πτώση ή αύξηση τάσης, προστασία μπαταρίας παρακολουθώντας το voltage.
Τιμή 80 ευρώ, αγορά από cartft και παράδοση σε 1 μέρα από Γερμανία!












Αδιάβροχη κάμερα 2.8mm:
Μιας και η οθόνη μας το υποστηρίζει, ας βάλουμε και μία καμερούλα για την όπισθεν ;)
Επέλεξα μια φθηνή πλην τίμια "κινέζικη" καμερούλα-μάτι από ebay. Με 2.8mm είναι σχετικά μικρή (μικρότερη τρύπα). 110 μοίρες γωνία θέασης + το ότι είναι αδιάβροχη την κάνουν μία "μέτρια" επιλογή (να δούμε μόνο πόσο θα αντέξει). Τιμή: 20 ευρώ και έφτασε σε 2,5 βδομάδες από Χονγκ-Κονγκ


Connects2 AUX IN adapter για Peugeot 206:
Το πεζάκι έχει το RD3 radio-cd που φυσικά δεν διαθέτει line-in (πολυτέλειες...). Επομένως χρειαζόμαστε αυτό το ανταπτοράκι που προσαρμόζεται πανεύκολα και δίνει line-in είσοδο με τέλειο ήχο. Η παραγγελία έγινε μέσω ebay αλλά έκανε πάνω από μήνα να φτάσει από Αγγλία - πράγμα πολύ εκνευριστικό. Τιμή: 40 ευρώ


Gps receiver
Φυσικά αν θέλουμε πλοήγηση χρειαζόμαστε και έναν Gps receiver . Καλή επιλογή αποτελεί ο GlobalSat BU-353 SiRF III USB GPS receiver. Η παραγγελία έγινε από ebay με κόστος 40 ευρώ








Καλωδιώσεις - ασφάλειες και όλα τα σχετικά
Χρειάστηκε πολύύύύ καλώδιο και πολλών ειδών. Κόστος γύρω στα 50 ευρώ χοντρικά για όλα.

Πηγές:
http://bug206.blogspot.com/

...συνεχίζεται στο part2....
